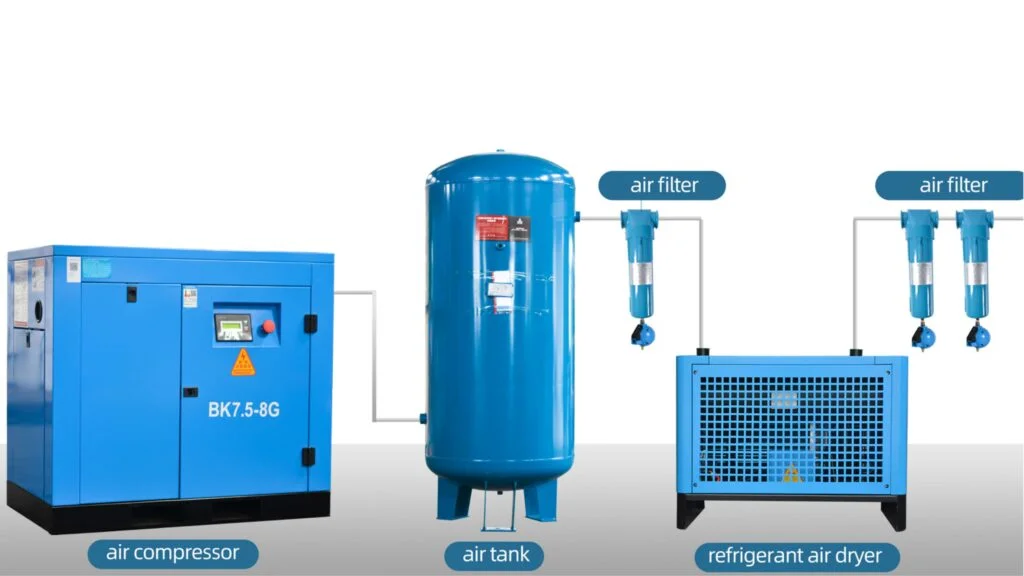

Σχηματικό διάγραμμα συμπιεστή αέρα και σύστημα σύνδεσης γεννήτριας αζώτου:

Παράμετροι του συμπιεστή αέρα 7.5kW/10HP
Μοντέλο | DS 7.5 | |
Εξουσία | 7.5kW/10HP | |
Αξιολογημένη πίεση εξάτμισης | 0.8 MPa | |
Όγκος εκκένωσης | 1,2nm3/min | |
Τύπος ψύξης | Ψύξη ανεμιστήρα | |
Δελεαστήριο εργασίας. | 46 ℃ | |
Περιεκτικότητα σε λάδι εξάτμισης | ≤3ppm | |
Όγκος λαδιού λίπανσης | 4L | |
Τυχαίο αρχικό βαθμό λιπαντικού εγκατάστασης | 46# | |
Θόρυβος | 62dB ± 2 | |
Εισπνεύστε την πολιτεία | Θερμοκρασία ℃ | κανονική θερμοκρασία |
MPA πίεσης | 0.1033 | |
Σχετική υγρασία | 60% | |
Κύριος κινητήρας | Αξιολογημένη ισχύς HP/kW | 10/7.5 |
Ταχύτητα RPN | 2980 | |
Μέθοδος εκκίνησης | απευθείας | |
Τάση V/συχνότητα Hz | 380V/3 φάση/50-60Hz | |
Βάρος | 150 κιλά | |
Διαστάσεις | L930mm*W680mm*H930mm |

Χρησιμοποιώντας την τελευταία ανάπτυξη του MainFrame Compressor Compressor
Το ειδικό σχήμα του δοντιού του ρότορα παρέχει ανώτερη απόδοση για κάθε τύπο μήτρας
Τα ανθεκτικά αξονικά και ακτινικά έδρανα εγγυώνται εξαιρετικά μεγάλη διάρκεια ζωής
Σφραγίδα τριπλού άξονα για εξάλειψη διαρροών σε κρίσιμες περιοχές
Οι δακτύλιοι ανθεκτικοί στη φθορά με δακτυλίους O-rings με σκλήρυνση ακριβείας παρέχουν υψηλή συντηρητική ικανότητα
Κάθε προϊόν έχει επιδόσεις και αποτελεσματικότητα παγκόσμιας κλάσης, με μικρότερη ιπποδύναμη κινητήρα για μεγαλύτερες εκπομπές

Σύστημα ελέγχου εμφάνισης ανθρώπινης διεπαφής φιλικό προς τους χρήστες
Εύκολο στη λειτουργία. Απλός
Η κατάσταση λειτουργίας είναι σαφής με μια ματιά
Για να συνεργαστείτε μαζί σας 24 ώρες την ημέρα σε περίπτωση μόλυνσης
Μόλις εμφανιστούν οι μη φυσιολογικοί παράγοντες, η αγγλική άμεση συντήρηση ή αναθεώρηση
Η θύρα ανταλλακτικής εξόδου μπορεί να πραγματοποιήσει έλεγχο πολλαπλών μονάδων και ελέγχου απομακρυσμένης διάγνωσης

Ειδικό σύστημα διήθησης
Υψηλής απόδοσης διαχωριστή πετρελαίου-αερίου, κάντε την περιεκτικότητα σε καυσαέρια μικρότερη από 3ppm
Πολύ αποδοτικό φίλτρο λαδιού για την απομάκρυνση των ακαθαρσιών στο λιπαντικό έλαιο και την παροχή καθαρού λαδιού για τον ρότορα της μύτης / ρουλεμάν
Ένα φίλτρο αέρα υψηλής απόδοσης για την απομάκρυνση της σκόνης και των ακαθαρσιών από τον εισπνεόμενο αέρα έτσι ώστε ο ρότορας / ρουλεμάν μύτης να αποφεύγει τον Sun Hua
Εξοπλισμένο με αισθητήρα πίεσης, όταν το μπλοκ φίλτρου, πριν και μετά τη διαφορά πίεσης υπερβαίνει την τιμή καθορισμένου, αυτόματο συναγερμό, σας υπενθυμίζει να διατηρήσετε ή να αντικαταστήσετε

Πλήρες σύνολο προσαρμοσμένου συστήματος ελέγχου όγκου αέρα
Η θετική/αρνητική αναλογική βαλβίδα τροφοδοτεί το σήμα πίεσης 100% πίσω στον σερβο κύλινδρο και τη βαλβίδα ελέγχου εισαγωγής
Βαλβίδα ελέγχου εισαγωγής αέρα για εκκένωση 0-100% ρύθμιση σκαλοπάτων, έτσι ώστε η κατανάλωση αέρα και η κατανάλωση αερίου συνεπή, η εξοικονόμηση ενέργειας είναι καλύτερο
Βαλβίδα ελέγχου θερμοκρασίας για να ρυθμίσετε την ανοικτή / κλείσιμο θερμοκρασίας, ρυθμίστε αυτόματα τη θερμοκρασία του λαδιού, έτσι ώστε η καλύτερη ετήσια κατάσταση του πετρελαίου, για να βεβαιωθείτε ότι η θερμοκρασία εξάτμισης πάνω από τη θερμοκρασία του σημείου της πίεσης, παρατείνετε τον κύκλο αντικατάστασης λαδιού
Ελάχιστη βαλβίδα πίεσης για να εξασφαλιστεί η διατήρηση της συλλογικής λίπανσης που απαιτείται από την πίεση έγχυσης, μειώστε την ταχύτητα ροής του αέρα του διαχωριστή λαδιού και αερίου, έτσι ώστε το καλύτερο αποτέλεσμα του διαχωρισμού του πετρελαίου και του αερίου και με τη λειτουργία της βαλβίδας μονής κατεύθυνσης

Ο ειδικός ελεγκτής μικρο-υπολογιστή υψηλής τεχνολογίας έχει ισχυρές λειτουργίες διάγνωσης και προστασίας σφαλμάτων
Ανοιχτή προστασία φάσης: Οποιαδήποτε ή δύο φάσεις τροφοδοσίας τριών φάσεων, αυτόματα διακόπτεται η ισχύς
Προστασία αλληλουχίας φάσης: Όταν η τριφασική ακολουθία φάσης ισχύος είναι λάθος, το μηχάνημα δεν μπορεί να ξεκινήσει
Προστασία υπερβολικής θερμοκρασίας: θερμοκρασία εξάτμισης πάνω από την τιμή καθορισμένου, κόψτε αυτόματα την τροφοδοσία ρεύματος
Προστασία χωρίς φορτίο: χωρίς φορτίο για λίγα λεπτά, αυτόματο τερματισμό, η ανάγκη για φυσικό αέριο και αυτόματη εκκίνηση εργασίας
Αυτόματη εκφόρτωση: Πρώτη εκφόρτωση, στη συνέχεια, σταματήστε, για να αποφύγετε την έναρξη βαρέων οχημάτων
Ρύθμιση αερίου: Αυτόματη ρύθμιση του καυσαερίου, εξοικονόμηση ενέργειας

Ειδικά κατασκευασμένη νέα γενιά κινητήρων χαμηλής ισχύος και υψηλής απόδοσης
Υψηλή ροπή εκκίνησης
Μόνωση, κατηγορία F, προστατευτική κλάση, IP54
SKF ρουλεμάν, χαμηλός θόρυβος, μεγάλη διάρκεια ζωής
Με συσκευή ανεφοδιασμού, μπορεί να ανεφοδιαστεί όταν λειτουργεί το μηχάνημα

Ελεγκτής προσαρμοσμένης πίεσης, ηλεκτρομαγνητική βαλβίδα
Όταν η πίεση φτάσει στο ανώτατο όριο, ο ελεγκτής πίεσης σπάει αυτόματα το κύκλωμα και κλείνει αυτόματα το κύκλωμα όταν η πίεση φτάσει στο κατώτερο όριο
Μέσω της ηλεκτρομαγνητικής βαλβίδας για να ενεργοποιήσετε και να απενεργοποιήσετε το κύκλωμα για το κύκλωμα αερίου
Η ακρίβεια, η αξιοπιστία και η μακροπρόθεσμη σταθερότητα των προϊόντων απολαμβάνουν υψηλή φήμη σε όλο τον κόσμο
2. Generator αζώτου ZR-5

Κύριοι χαρακτήρες
*Ο εξοπλισμός υιοθετεί την ολοκαίνουργια τεχνική πλήρωσης και την υπηρεσία.
*Ο ειδικός σχεδιασμός παράκαμψης εξασφαλίζει χαμηλότερη κατανάλωση ενέργειας και υψηλότερα αποτελέσματα απόδοσης.
*Η λειτουργία με τη βοήθεια υπολογιστή με τον απλό τεχνικό σχεδιασμό καθιστά την εύκολη συντήρηση του εξοπλισμού. * Επιπλέον, ο εξοπλισμός αυτός έχει συμπαγή δομή, η οποία μπορεί εύκολα να μετακινηθεί λόγω μικρού όγκου.
Τεχνικές παράμετροι:
Ικανότητα αζώτου | 5nm³/hr |
Εξουσία | 5W |
Καθαρότητα | ≥99,5% |
Δροσιάς | ≤-38 ℃ |
Πίεση πηγής αέρα | 0.8-1.0mpa |
Άζωτο | 0.1-0.65MPa (ρυθμιζόμενο) |
Διαστάσεις | 590 × 570 × 1340mm (L × W × H) |
Τάση | 240V Μονή φάση 60Hz |
Βάρος | 150 κιλά |
Ποσότητα | 1 σετ |
Κύρια συστατικά Λίστα γεννήτριας αζώτου
ΟΧΙ. | Ονομα | Τύποι και προδιαγραφές | Μάρκα | Χώρα |
1 | Άνθρακα μοριακό κόσκινο | MSC-3KT-172 | Κηλίδα | Ιαπωνία |
2 | Μαγνητική βαλβίδα | 4V420-15 | ΑΡΚΤΙΚΟΣ | Ταϊβάν |
3 | Ελεγκτής | DHC-9A | Ντάουα | Κίνα |
4 | Διαχωριστής πετρελαίου νερού | AD402-04 | SMC | Ιαπωνία |
5 | Αναλυτής αζώτου | Εύρος: 79 ~ 99,9% | Meicheng | Κίνα |
6 | Πύργος προσρόφησης | Μη τυπικός | Zhongrui | Κίνα |
7 | Δεξαμενόπλοιο | Μη τυπικός | Zhongrui | Κίνα |
8 | Ράφι τοποθέτησης σωλήνων | Μη τυπικός | Zhongrui | Κίνα |
3.

Είδη | Περιεχόμενο |
Ροή | 2,5 μ.3/min |
Εξουσία | 0.7 kW |
Τάση | 240V Μονή φάση 60Hz |
Δροσερό σημείο πίεσης | 2-10 ℃ |
Βάρος | 45 κιλά |
Διαστάσεις | 750*420*730mm |
Φίλτρα ακριβείας:
Είδη | Περιεχόμενο |
Ροή | 2,4 μ.3/min |
Υπολείμματα διάθεσης | < 0,01um |
Υπολειμματικό περιεχόμενο λαδιού | 0.01ppm |
Ποσότητα | 3 κομμάτια |
